Suhi i mokri kombinirani rashladni toranj s poprečnim protokom

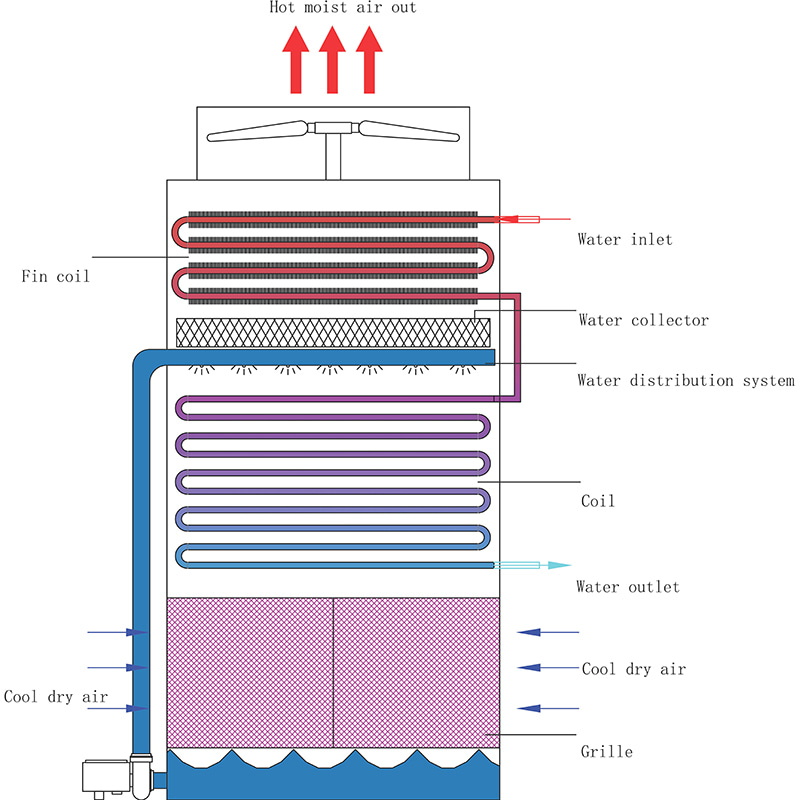

Suhi i mokri rashladni toranj kombinira prednosti suhog i mokrog hlađenja, a njegov princip rada je sljedeći:

Princip suhog hlađenja:

Vruća voda ulazi u snop cijevi za hlađenje suhog rashladnog dijela. Obično snop rashladnih cijevi koristi elemente za prijenos topline visoke učinkovitosti kao što su rebraste cijevi za povećanje površine prijenosa topline. Pod djelovanjem ventilatora vanjski zrak struji kroz vanjsku površinu snopa rashladnih cijevi. Budući da je temperatura tople vode u cijevi viša od temperature zraka izvan cijevi, između njih postoji temperaturna razlika. Toplina se prenosi iz tople vode u zrak kroz stijenku cijevi na osjetan način izmjene topline, koja smanjuje temperaturu tople vode i povećava temperaturu zraka. Zagrijani zrak se ispušta iz tornja pomoću ventilatora, čime se postiže početno hlađenje tople vode.

Princip mokrog hlađenja:

Vruća voda nakon suhog hlađenja ulazi u mokri rashladni dio. Vruća voda se ravnomjerno raspršuje na punilo iz kojeg kaplje voda kroz sustav za distribuciju vode kako bi se stvorio vodeni film. Zrak koji ulazi iz donjeg dijela rashladnog tornja je u potpunom kontaktu s vodenim filmom na punilu tijekom strujanja prema gore. S jedne strane, zrak izravno dolazi u kontakt s prijenosom topline s vodom, smanjujući temperaturu vode; s druge strane, dio vode isparava u vodenu paru i ulazi u zrak, apsorbirajući latentnu toplinu isparavanja tijekom procesa isparavanja, dodatno smanjujući temperaturu vode. Ohlađena voda skuplja se u sabirni bazen i reciklira. U isto vrijeme, kako bi se smanjio gubitak kapljica vode i utjecaj na okoliš izazvan protokom zraka, sakupljač vode i odmagljivač obično se nalaze na gornjem dijelu odjeljka za mokro hlađenje. Sakupljač vode služi za skupljanje kapljica vode, a odmagljivač za uklanjanje vodene magle u strujanju zraka.

Značajna ušteda vode:

nulti gubitak isparavanjem tijekom rada suhih sekcija, ušteda 30% do 70% vode nego čisti mokri tornjevi;

Fleksibilna prilagodba:

Prebacite mokri način rada u okruženjima visoke temperature i visoke vlažnosti kako biste osigurali učinkovitost hlađenja;

Usklađenost s okolišem:

smanjiti zanošenje i bijelu maglu (parni oblak), prikladno za područja koja su strogo ekološki prihvatljiva;

Niski troškovi održavanja:

Suha sekcija smanjuje kamenac i koroziju i produljuje vijek trajanja opreme.

Vodena barijera:

Učinkovito presreće kapljice vode nošene zrakom, a stopa pomicanja može doseći ispod 0,001%. Dizajn koji se može ukloniti olakšava održavanje spirale hladnjaka, a materijal od polivinil klorida (PVC) otporan je na koroziju, starenje i rast mikroba. Instalira se na vodeću ploču za hladniju vodu za jednostavno čišćenje.

Zavojnica za hlađenje peraja suho-hladnog dijela:

s cijevi od nehrđajućeg čelika kao osnovnom cijevi i komadom od aluminijske legure kao perajom, njegova struktura s visokim krilima uvelike povećava područje kontakta sa zrakom i poboljšava učinkovitost izmjene topline suho-hladnog dijela. Kombinacija materijala od nehrđajućeg čelika i legure aluminija povećava otpornost na koroziju.

Učinkovit stil rešetke:

izrađen od modificiranog polivinil klorida (PVC), koji sprječava prskanje i blokira izravnu sunčevu svjetlost, smanjuje zanošenje rashladnog tornja i sprječava rast algi u tornju. Struktura čeličnog okvira povećava snagu stilske rešetke, čineći stilsku rešetku lakom za rastavljanje.

Zavojnica za hlađenje sekcije mokrog hlađenja:

karakteristike su iste kao kod običnog zatvorenog hladnjaka rashladnog tornja.
