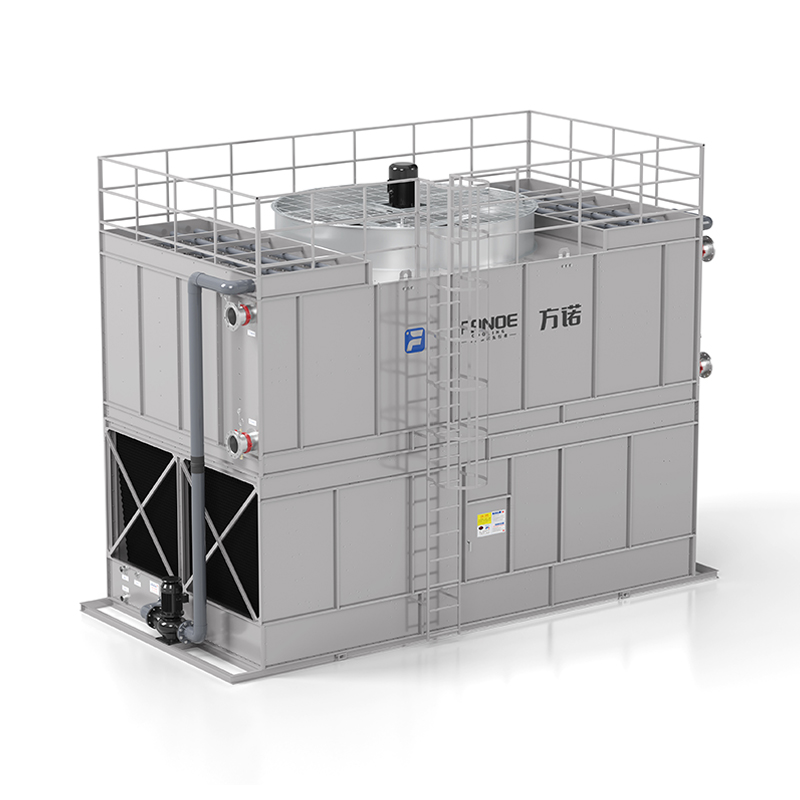

Zatvoreni rashladni toranj Proizvođači

Zatvoreni rashladni toranj je rashladni uređaj visoke učinkovitosti koji kombinira vodeno hlađeno hlađenje sa zračnim hlađenjem. Prikladan je za scenarije s visokim zahtjevima za čistoćom sustava, uštedom vode i dugotrajnom stabilnošću rada, a često se koristi u područjima s nedostatkom vode i suhim područjima. Naširoko se koristi u farmaceutskoj, prehrambenoj, metalurškoj, kemijskoj, elektroenergetskoj industriji, strojevima za injekcijsko prešanje, hlađenju laserske opreme, sustavu tekućeg hlađenja poslužitelja, sustavu za skladištenje leda, fotonaponskim i litijevim baterijama za hlađenje linije za proizvodnju. Uglavnom se dijeli na zatvoreni rashladni toranj spojenog protoka i protustrujni zatvoreni rashladni toranj.

Temeljni princip rada zatvorenog rashladnog tornja je da rashladni medij cirkulira u zatvorenoj zavojnici bez izravnog kontakta s vanjskim zrakom, a hlađenje se postiže isparavanjem i raspršivanjem topline raspršene vode i zraka. Cirkulirajuća vodena pumpa pumpa rashladnu vodu u sustav raspršivanja, a voda se ravnomjerno raspršuje po površini zavojnice iz mlaznice kako bi se stvorio sloj vodenog filma. U isto vrijeme, ventilator počinje dopuštati ulazak zraka s dna rashladnog tornja i provodi obrnutu konvekcijsku izmjenu topline s vodenim filmom na površini zavojnice.

S jedne strane, dio vode u vodenom filmu isparava i apsorbira toplinu, što smanjuje temperaturu vode na površini zavojnice; s druge strane, osjetna izmjena topline između zraka i vodenog filma dodatno smanjuje temperaturu vode. Ohlađena voda teče natrag u spremnik za prikupljanje vode na dnu rashladnog tornja i ponovno se pumpa u sustav raspršivanja pomoću pumpe za cirkulaciju vode. Ovaj se ciklus ponavlja kako bi se medij u zavojnici ohladio.
Zatvoreni rashladni tornjevi imaju karakteristike visoke radne učinkovitosti, stabilne kvalitete vode, dobrih performansi uštede vode i niske radne buke. Iako je početno ulaganje visoko, sveobuhvatni trošak životnog ciklusa često je niži. Prilikom odabira modela potrebno je uzeti u obzir toplinsko opterećenje, uvjete okoline i mogućnosti održavanja.

POŠALJI PORUKU

Ostavite svoju poruku*

O NAMA
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd.

Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. je zreo pružatelj sustavnih rješenja za sustave hlađenja cirkulacijskom vodom. Imamo vlastiti razvoj softvera za odabir, profesionalni dizajn proizvoda te inženjere za vodu i elektrotehniku. Nudimo integrirane usluge u rasponu od odabira rashladnog tornja, proizvodnje i instalacije sustava do održavanja nakon instalacije. Naši glavni proizvodi između ostalog uključuju zatvorene rashladne tornjeve, kondenzatore isparavanja, mokre i suhe rashladne tornjeve i otvorene rashladne tornjeve.
Fangnuo ima tim stručnjaka s preko 20 godina iskustva u upravljanju rashladnim izmjenjivačem topline, istraživanju i razvoju i proizvodnji. U dizajnu, proizvodnji i održavanju opreme za hlađenje, osoblje Fangnuo Heat Transfera pridržava se suštine korporativne kulture istraživanja, integriteta i pedantnog služenja svakom kupcu i obraćanja velike pažnje na svaki detalj. Naši proizvodi naširoko se koriste u industrijama kao što su medicinski uređaji, farmaceutski proizvodi i biotehnologija, prehrambena i kemijska obrada, fotonaponska energija, automobilsko lijevanje, HVAC oprema, pakiranje i injekcijsko prešanje, kovanje čelika, zrakoplovstvo i elektronički inženjering.
Od svog osnutka, Fangnuo se strogo pridržava načela integriteta i nastavlja se poboljšavati, te je dobio titule kvalitete i kredita s pet zvjezdica u provinciji Jiangsu, usluge kvalitete poduzeća na razini AAA u provinciji Jiangsu, izvrsnog privatnog poduzeća u provinciji Jiangsu, Baijia poduzeća u provinciji Jiangsu. Naši proizvodi prošli su CTI, CCTI i testove uštede energije i vode te su dobili ISO9001 certifikat sustava upravljanja kvalitetom, ISO14001:2015 certifikat sustava upravljanja okolišem i ISO45001:2018 certifikat sustava upravljanja zdravljem i sigurnošću na radu.

POČASNA POTVRDA
CERTIFIKAT
NAJNOVIJA AŽURIRANJA
ŠTO JE VIJEST
  • Što je otvoreni rashladni toranj i kako radi?
    Što je otvoreni rashladni toranj i kako radi?
    Otvoreni rashladni toranj jedno je od najčešćih i najisplativijih rješenja za industrijsko i komercijalno odvođenje topline. Ako procjenjujete opcije hlađenja za postrojenje ili jednostavno pokušavate razumjeti kako vaš postojeći sustav funkcionira, ovaj vas vodič vodi kroz sve što je bitno — od ...
  • Što je rashladni toranj zatvorenog tipa i kada ga trebate koristiti?
    Što je rashladni toranj zatvorenog tipa i kada ga trebate koristiti?
    Kako zapravo radi rashladni toranj zatvorenog tipa A rashladni toranj zatvorenog tipa — također se naširoko naziva rashladni toranj zatvorenog kruga, rashladni toranj zatvorene petlje ili hladnjak tekućine — odbija toplinu iz procesne tekućine bez da dopušta da ta tekućina dođ...
  • Vodič za rashladne tornjeve: vrste, način rada i kriteriji odabira
    Vodič za rashladne tornjeve: vrste, način rada i kriteriji odabira
    Kako rashladni toranj zapravo radi Rashladni toranj je uređaj za odbijanje topline koji uklanja otpadnu toplinu iz procesa ili sustava zgrade prenoseći je u atmosferu isparavanjem vode. Temeljno načelo rada je jednostavno: topla voda iz procesa koji se hladi — rashladnog kondenzatora, industri...
  • Industrijski rashladni tornjevi: kako rade, vrste i kako ih održavati u ispravnom radu
    Industrijski rashladni tornjevi: kako rade, vrste i kako ih održavati u ispravnom radu
    Što rade industrijski rashladni tornjevi i zašto su važni Industrijski rashladni tornjevi veliki su sustavi za odvođenje topline dizajnirani za uklanjanje viška toplinske energije iz industrijskih procesa, proizvodnje električne energije, HVAC sustava i proizvodnih operacija prijenosom te top...
INDUSTRIJA ZNANJE

Što je zatvoreni rashladni toranj (rashladni toranj zatvorenog tipa)?

A zatvoreni rashladni toranj —također nazvan rashladni toranj zatvorenog kruga ili rashladni toranj zatvorenog tipa—je uređaj za odbijanje topline koji prenosi procesnu toplinu u atmosferu bez izlaganja procesne tekućine izravno okolnom zraku. Umjesto izravnog kontakta između zraka i procesne vode, procesna tekućina cirkulira unutar rebrastih zavojnica ili cijevi dok vanjski zrak prolazi preko zavojnice i sekundarnog vodenog filma ili punjenja. Taj raspored održava procesnu tekućinu izoliranom, smanjuje rizik od kontaminacije i pojednostavljuje kontrolu kemije tekućine za sustave kao što su HVAC rashladnici, rashladnici hidrauličkog ulja i određene petlje industrijskog procesa.

Kako radi rashladni toranj zatvorenog kruga

Uobičajena konfiguracija rashladnog tornja sa zatvorenim krugom sadrži zatvorenu zavojnicu (snop cijevi) koja nosi vruću procesnu tekućinu, recirkulacijski sustav raspršivanja koji vlaži zavojnicu nadopunom/cirkulirajućom vodom i pokretač zraka (ventilator) koji uvlači ili gura okolni zrak preko zavojnice i navlaženog punjenja. Toplina teče od procesne tekućine do metala zavojnice, zatim do tankog vodenog filma koji stvara sprej; dio topline se odvodi osjetnim prijenosom topline, a dio isparavanjem tog filma. Hlađenje isparavanjem poboljšava toplinske performanse dok održava procesnu tekućinu odvojenom od atmosferskih kontaminanata.

Ključne prednosti Rashladni tornjevi zatvorenog tipa

  • Zaštita zatvorene petlje: Procesne tekućine (glikoli, ulja ili tretirana voda) nikada ne dolaze u dodir s vanjskim zrakom, smanjujući rizik od onečišćenja, oksidacije i smrzavanja.
  • Jednostavnija obrada vode: Samo recirkulirajuća voda za raspršivanje treba standardnu ​​obradu u tornju - kemiju procesne tekućine lakše je kontrolirati.
  • Niža kontaminacija: Idealno tamo gdje je važna čistoća proizvoda (farmaceutika, obrada hrane) ili gdje postoje kontaminanti u zraku.
  • Fleksibilan odabir tekućine: Omogućuje upotrebu inhibitora korozije, antifriza ili specijaliziranih tekućina u zatvorenom krugu bez povećanja odnošenja tih kemikalija u atmosferu.
  • Smanjeni rizik curenja u proces: Ako vanjska recirkulirajuća voda curi, ona se ne miješa s procesnom tekućinom zbog zatvorene barijere zavojnice.

Razmatranja dizajna i veličine

Pravilan odabir rashladnog tornja zatvorenog kruga zahtijeva pažnju na toplinsko opterećenje, pristupnu temperaturu, svojstva tekućine, temperaturu vlažnog termometra okoline i dopušteni pad tlaka. Dizajneri obično navode:

  • Projektirano toplinsko opterećenje (kW ili BTU/h) i potrebna temperatura izlazne tekućine.
  • Prilaz (razlika između temperature izlazne tekućine i vlažnog termometra okoline) — manji pristup zahtijeva veći toranj ili veći protok zraka.
  • Vrsta tekućine i viskoznost — promjena koeficijenata prijenosa topline za ulja u odnosu na mješavine vode i glikola; zavojnice i veličina crpke moraju odgovarati.
  • Nadmorska visina i uvjeti na mjestu — gustoća zraka utječe na rad ventilatora; prašnjava ili slana okolina utječu na odabir materijala i učestalost održavanja.

Konfiguracija zavojnice

Zavojnice mogu biti jednostruke ili višeprolazne, izrađene od bakra, nehrđajućeg čelika ili čelika s premazom, ovisno o kemiji fluida i potrebnoj toplinskoj vodljivosti. Površina zavojnice i gustoća rebara odabrani su tako da uravnoteže potrebni prijenos topline i dopušteni pad tlaka. Za viskozne tekućine ili ulja, veći promjer cijevi i manje brzine smanjuju pad tlaka i održavaju učinkovitost pumpe.

Upravljanje materijalima, korozijom i kvalitetom vode

Budući da je procesna tekućina izolirana izvana, vanjska recirkulirajuća voda postaje glavni izvor korozije i biološkog rasta strukture tornja i ispune. Koristite materijale otporne na koroziju (FRP, nehrđajući čelik, obloženi čelik) gdje to zahtijeva kemija vode ili okoliš. Održavajte odgovarajuće programe za ispuhivanje, obradu vode za dopunu i biocide za kontrolu kamenca, korozije i biofilma u sustavu raspršivanja i punjenju.

Kontrolni popis za pročišćavanje vode

  • Kontrolirajte cikluse koncentracije putem redovitog ispuhivanja i praćenja vodljivosti.
  • Koristite sredstva za raspršivanje i inhibitore kamenca koji odgovaraju tvrdoći vode za pripremu.
  • Program biocida: povremeni šok plus kontinuirani tretman niskim dozama za sprječavanje nastanka legionele i biofilma.
  • Inhibitori korozije ili pH kontrola ako su materijali sustava osjetljivi.

Najbolje prakse instalacije

Postavite toranj tako da usisni zrak bude bez prepreka i unakrsne kontaminacije od ispušnog zraka ili okolnih procesnih emisija. Omogućite jednostavan pristup za rutinsko održavanje—zavojnice, pumpe, ventilatori, eliminatori zanosa i punjenje trebali bi se moći servisirati bez većeg rastavljanja. Osigurajte ispravnu konstrukcijsku potporu za napunjenu težinu kada je mokra i postavite odvode za kondenzat/prelijevanje usmjerene na odgovarajuću drenažu ili tretman.

Savjeti za cjevovode i pumpanje

Specificirajte crpke koje upravljaju viskoznošću tekućine zatvorenog kruga i koje rade blizu točke svoje najbolje učinkovitosti pri projektiranom protoku. Koristite fleksibilne spojnice i izolaciju od vibracija za zaštitu zavojnica i cjevovoda. Osigurati izolacijske ventile i premosne vodove za ispiranje i održavanje zavojnice; uključite kontrolna stakla ili temperaturne senzore na ulazu/izlazu zavojnice za provjeru učinka.

Popis za provjeru održavanja i rješavanje problema

Pridržava se redovnog rasporeda preventivnog održavanja (PM). rashladni tornjevi zatvorenog kruga pouzdani. Tipični zadaci PM-a uključuju vizualni pregled zavojnica i punjenja, podmazivanje ventilatora i motora, čišćenje eliminatora nanosa, provjeru začepljenja mlaznica za raspršivanje, provjeru parametara obrade vode i ispitivanje rada pumpe. U nastavku su navedeni uobičajeni problemi i radnje.

  • Smanjena toplinska učinkovitost: Provjerite zaprljane mlaznice, kamenac na zavojnici ili biološki rast u ispuni; izvršiti čišćenje zavojnice ili tretman šok biocidom.
  • Veliki pad tlaka zavojnice: Pregledajte ima li krhotina unutar cijevi ili zaprljanih površina za prijenos topline; isperite ili kemijski očistite zavojnicu ako je potrebno.
  • Vibracija ili buka ventilatora: Uravnotežite lopatice ventilatora, provjerite ležajeve i provjerite odgovara li brzina ventilatora specifikaciji—zamijenite istrošene ležajeve ili remene.
  • Propuštanja na vanjskom krugu: Pregledajte mlaznice i cijevi sustava za raspršivanje; odmah popravite ili zamijenite brtve i ventile kako biste izbjegli oštećenje ispune i strukture.

Usporedba performansi: Zatvoreni naspram otvorenih rashladnih tornjeva

Karakteristično Rashladni toranj zatvorenog kruga Otvoreni (mokri) rashladni toranj
Izlaganje procesne tekućine Ne (izolirano unutar zavojnice) Da (izravni kontakt)
Složenost obrade vode Donji za procesnu tekućinu; raspršena voda i dalje zahtijeva tretman Više (cijela procesna voda obrađena)
Tipične namjene Osjetljive tekućine, ulja, glikolne petlje, higijenski procesi Velika snaga i industrijsko hlađenje gdje je prihvatljiva izravna izmjena
Približne temperature Usporedivo, ali može zahtijevati malo veću površinu za jednak pristup zbog toplinskog otpora zavojnice Učinkovit za vrlo velika toplinska opterećenja; izravni kontakt maksimizira prijenos topline po otisku

Kontrolni popis za odabir prije kupnje

  • Potvrdite projektirani toplinski rad (kW ili BTU/h) i potrebnu izlaznu temperaturu.
  • Navedite svojstva tekućine (vrsta, viskoznost, dopušteni pad tlaka).
  • Identificirajte uvjete vlažnog termometra u okolini i moguće zagađivače u zraku.
  • Odaberite materijal zavojnice koji je kompatibilan s procesnom tekućinom i očekivanim vijekom trajanja.
  • Planirajte pristup za održavanje, rezervne dijelove i dobavljača za pročišćavanje vode ako je potrebno.

Rashladni toranj zatvorenog kruga pruža prednosti hlađenja isparavanjem dok istovremeno štiti procesne tekućine od vanjske kontaminacije. Za najbolju dugoročnu izvedbu, usredotočite se na ispravnu veličinu, odgovarajuće materijale i discipliniran program održavanja vodom i mehanikom. Ako želite, mogu izraditi jednostavnu radnu tablicu za izračun (toplinsko opterećenje → potreban protok i pristup) ili PDF popis za provjeru održavanja na temelju vaše točne procesne tekućine i temperature vlažnog termometra na mjestu.
