Pazimo na svaki detalj u dizajnu, proizvodnji, montaži i postprodajnom servisu.
Dom / Proizvodi

Tvornica industrijskih rashladnih tornjeva

  • Zatvoreni rashladni toranj
    Zatvoreni rashladni toranj je rashladni uređaj visoke učinkovitosti koji kombinira vodeno hlađeno hlađenje sa zračnim hlađenjem. Prikladan je za scenarije s visokim zahtjevima za čistoćom sustava, uštedom vode i dugotrajnom stabilnošću rada, a često se koristi u područjima s nedostatkom vode i suhim područjima. Naširoko se koristi u farmaceutskoj, prehrambenoj, metalurškoj, kemijskoj, elektroenergetskoj industriji, strojevima za injekcijsko prešanje, hlađenju laserske opreme, sustavu tekućeg hlađenja poslužitelja, sustavu za skladištenje leda, fotonaponskim i litijevim baterijama za hlađenje linije za proizvodnju. Uglavnom se dijeli na zatvoreni rashladni toranj spojenog protoka i protustrujni zatvoreni rashladni toranj. Temeljni princip rada zatvorenog rashladnog tornja je da rashladni medij cirkulira u zatvorenoj zavojnici bez izravnog kontakta s vanjskim zrakom, a hlađenje se postiže isparavanjem i raspršivanjem topline raspršene vode i zraka. Cirkulirajuća vodena pumpa pumpa rashladnu vodu u sustav raspršivanja, a voda se ravnomjerno raspršuje po površini zavojnice iz mlaznice kako bi se stvorio sloj vodenog filma. U isto vrijeme, ventilator počinje dopuštati ulazak zraka s dna rashladnog tornja i provodi obrnutu konvekcijsku izmjenu topline s vodenim filmom na površini zavojnice. S jedne strane, dio vode u vodenom filmu isparava i apsorbira toplinu, što smanjuje temperaturu vode na površini zavojnice; s druge strane, osjetna izmjena topline između zraka i vodenog filma dodatno smanjuje temperaturu vode. Ohlađena voda teče natrag u spremnik za prikupljanje vode na dnu rashladnog tornja i ponovno se pumpa u sustav raspršivanja pomoću pumpe za cirkulaciju vode. Ovaj se ciklus ponavlja kako bi se medij u zavojnici ohladio. Zatvoreni rashladni tornjevi imaju karakteristike visoke radne učinkovitosti, stabilne kvalitete vode, dobrih performansi uštede vode i niske radne buke. Iako je početno ulaganje visoko, sveobuhvatni trošak životnog ciklusa često je niži. Prilikom odabira modela potrebno je uzeti u obzir toplinsko opterećenje, uvjete okoline i mogućnosti održavanja.
    POGLEDAJ VIŠE
    Zatvoreni rashladni toranj

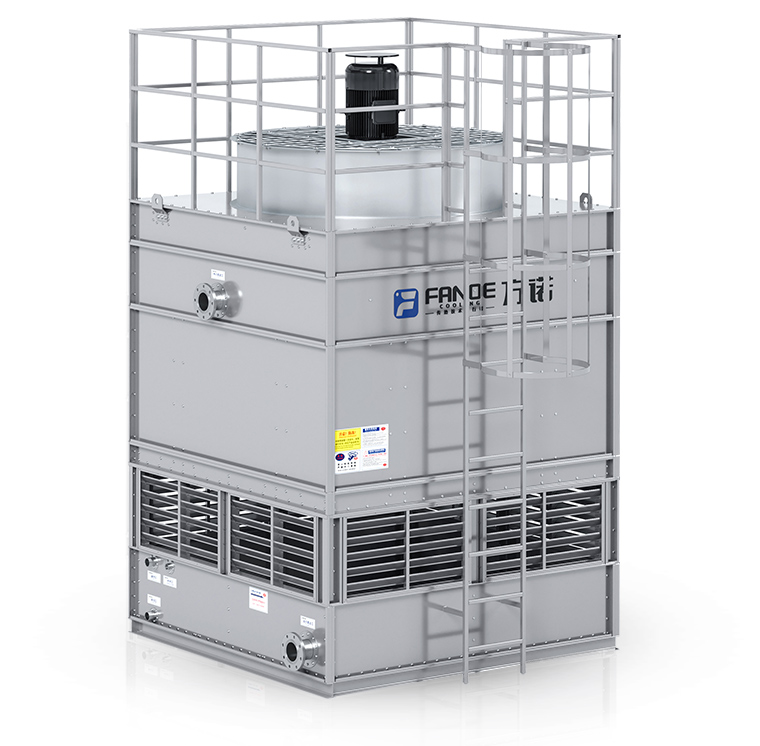

  • Otvoreni rashladni toranj
    Otvoreni rashladni toranj je mjesto gdje je rashladna voda u izravnom kontaktu sa zrakom, a temperatura se smanjuje odvođenjem topline isparavanjem i osjetnom izmjenom topline. Široko se koristi u područjima električne energije, kemijske industrije, klimatizacije i hlađenja, a dijeli se na: otvoreni rashladni toranj s poprečnim protokom i otvoreni rashladni toranj s protutokom. Princip rada otvorenog rashladnog tornja: visokotemperaturna rashladna voda ravnomjerno se raspršuje s vrha tornja kroz mlaznice ili sustave za distribuciju vode, a zrak ulazi u toranj prisilnom ventilacijom ili prirodnom konvekcijom iz ventilatora, te u kontaktu s padajućim kapljicama vode ili punilima. Dio vode isparava, oduzimajući puno topline, a temperatura zraka raste, apsorbirajući dio topline vode. Ohlađena voda skuplja se u donji bazen i reciklira. Prednosti otvorenog rashladnog tornja: Niska početna ulaganja: jednostavna struktura, niži troškovi proizvodnje od zatvorenog tornja; Visoka učinkovitost hlađenja: izravna kontaktna izmjena topline, posebno pogodna za hlađenje s velikom temperaturnom razlikom; Jednostavno održavanje: punila se mogu rastaviti i očistiti, a kvarove je lako otkloniti. Nedostaci otvorenih rashladnih tornjeva: Motor i lopatice ventilatora izloženi su zraku, stvarajući veliku buku tijekom rada; Gubitak vode, neke kapljice vode se odnose zrakom, a sakupljač vode treba optimizirati; Ulazak vanjskog otpada također će uzrokovati onečišćenje vode; Gubitak tlaka rashladne vode veći je nego kod zatvorenih rashladnih tornjeva i potrebna je veća snaga pumpe za održavanje cirkulacije vode. Otvoreni rashladni tornjevi prikladni su za prilike s velikim volumenom rashladne vode i praktičnim upravljanjem kvalitetom vode. Prilikom odabira čimbenike poput cijene, potrošnje energije i održavanja treba sveobuhvatno razmotriti.
    POGLEDAJ VIŠE
    Otvoreni rashladni toranj

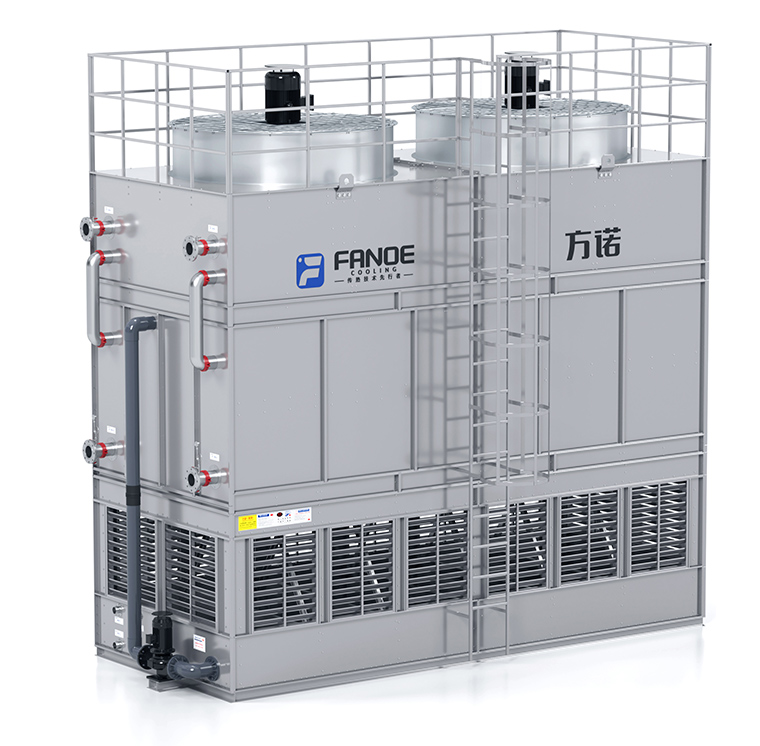

  • Suhi i mokri kombinirani rashladni toranj
    Postoje dva načina rada suhih i mokrih rashladnih tornjeva: suhi i hladni rad te mokri i hladni rad. Kada je temperatura okoline ≤ projektirane temperature zaustavljanja prskanja, raspršivanje vode može se isključiti, a potrebe za hlađenjem mogu se u potpunosti zadovoljiti konvekcijskom izmjenom topline sa zrakom. Rad suhog hlađenja ne troši vodu, pa je izbjegnuta bijela magla. Rad suhog hlađenja može uštedjeti mnogo vode i troškove obrade vode svake godine. Široko korišten: proizvodnja toplinske energije, proizvodnja nuklearne energije, petrokemija, fina kemija, metalurgija čelika, metalurgija obojenih metala i druga polja. Suhi i mokri kombinirani rashladni toranj ima prednosti suhog i mokrog hlađenja, a njegov princip rada je sljedeći: Princip suhog hlađenja: Vruća voda ulazi u snop cijevi za hlađenje suhog rashladnog dijela. Obično snop rashladnih cijevi koristi elemente za prijenos topline visoke učinkovitosti kao što su rebraste cijevi za povećanje površine prijenosa topline. Pod djelovanjem ventilatora vanjski zrak struji kroz vanjsku površinu snopa rashladnih cijevi. Budući da je temperatura tople vode u cijevi viša od temperature zraka izvan cijevi, između njih postoji temperaturna razlika. Toplina se prenosi iz tople vode u zrak kroz stijenku cijevi na osjetan način izmjene topline, koja smanjuje temperaturu tople vode i povećava temperaturu zraka. Zagrijani zrak se ispušta iz tornja pomoću ventilatora, čime se postiže početno hlađenje tople vode. Princip mokrog hlađenja: Vruća voda nakon suhog hlađenja ulazi u mokri rashladni dio. Vruća voda se ravnomjerno raspršuje na punilo iz kojeg kaplje voda kroz sustav za distribuciju vode kako bi se stvorio vodeni film. Zrak koji ulazi iz donjeg dijela rashladnog tornja je u potpunom kontaktu s vodenim filmom na punilu tijekom strujanja prema gore. S jedne strane, zrak izravno dolazi u kontakt s prijenosom topline s vodom, smanjujući temperaturu vode; s druge strane, dio vode isparava u vodenu paru i ulazi u zrak, apsorbirajući latentnu toplinu isparavanja tijekom procesa isparavanja, dodatno smanjujući temperaturu vode. Ohlađena voda skuplja se u sabirni bazen i reciklira. U isto vrijeme, kako bi se smanjio gubitak kapljica vode i utjecaj na okoliš izazvan protokom zraka, sakupljač vode i odmagljivač obično se nalaze na gornjem dijelu odjeljka za mokro hlađenje. Sakupljač vode služi za skupljanje kapljica vode, a odmagljivač za uklanjanje vodene magle u strujanju zraka. Prednosti suhog i mokrog rashladnog tornja: Značajna ušteda vode: nula gubitaka isparavanjem tijekom rada suhog segmenta, ušteda 30% do 70% vode nego čisto mokri toranj; Fleksibilna prilagodba: prebacite mokri način rada u okruženjima visoke temperature i visoke vlažnosti kako biste osigurali učinkovitost hlađenja; Sukladnost s okolišem: smanjite nanošenje i bijelu maglu (parni oblak), pogodno za područja koja su strogo ekološki prihvatljiva; Niski troškovi održavanja: Suha sekcija smanjuje kamenac i koroziju i produljuje vijek trajanja opreme.
    POGLEDAJ VIŠE
    Suhi i mokri kombinirani rashladni toranj

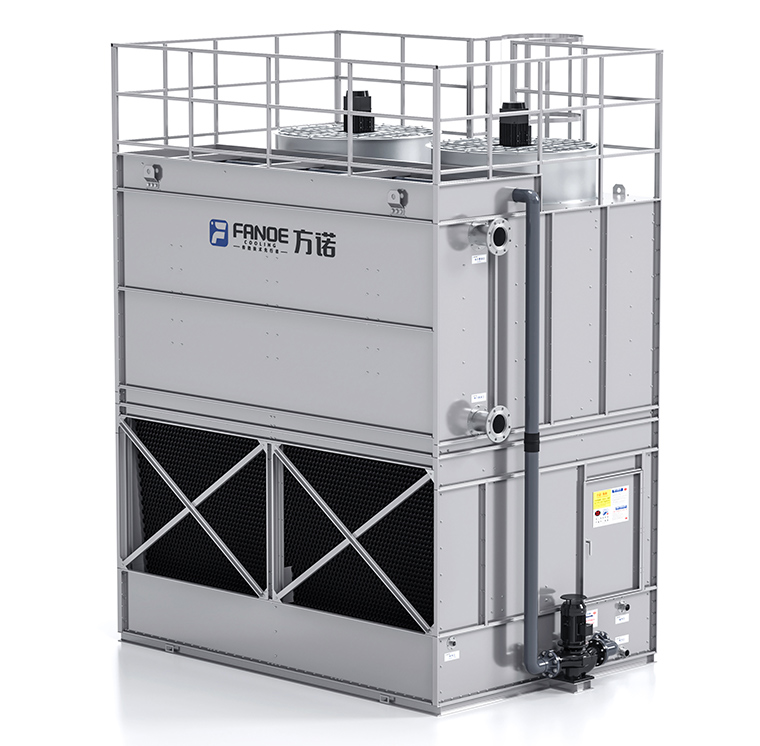

  • Evaporativni kondenzator
    Princip rada evaporativnog kondenzatora sličan je principu uobičajenog zatvorenog rashladnog tornja. Razlika je u tome što su ulazni toplinski medij konvencionalnog zatvorenog rashladnog tornja i izlazni rashladni medij iz tornja tekući i imaju samo temperaturne promjene, dok je ulazni toplinski medij kondenzatora za isparavanje plinovit i nakon što se izlaz iz tornja ispusti, medij se kondenzira u tekućinu. Kondenzatori za isparavanje su proizvodi koji kombiniraju rashladne tornjeve i kondenzatore. Prednosti evaporativnog kondenzatora: Visokoučinkovita kondenzacija: hlađenje isparavanjem koristi se za smanjenje temperature kondenzacije za 10% do 30%. Ušteda vode i električne energije: Uštedite 30% do 50% vode u odnosu na tradicionalni rashladni toranj s ljuskom i cijevni kondenzator, štedeći potrošnju energije rashladnog tornja. Kompaktan dizajn: Integrirana funkcija kondenzacijskog hlađenja za smanjenje otiska. Snažna prilagodljivost: pogodno za područja s visokom temperaturom i sušnim uvjetima (oslanja se na temperaturu vlažnog termometra, a ne temperaturu suhog termometra) Prednosti Fangnuo evaporativnog kondenzatora: ● Paralelni protok zraka i protok vode smanjuju pojavu "suhih točaka" na dnu rashladne cijevi koje uzrokuju kamenac; ● Dio zavojnice raspršuje toplinu hlađenjem isparavanjem izazvanim strujanjem svježeg zraka, a s druge strane, raspršuje toplinu hlađenjem raspršenom vodom za prijenos topline. Smanjenje dijela za hlađenje isparavanjem u dijelu zavojnice pomaže smanjiti mogućnost stvaranja kamenca na površini zavojnice; ● Prskajte vodu s min. brzina protoka od 6,8L/S/㎡ ravnomjerno se raspoređuje na površinu spirale kroz sustav raspršivanja kako bi se osiguralo da površina hladnjaka spirale ostane kontinuirano mokra, čime se poboljšava učinkovitost provođenja topline i smanjuje kamenac na minimum; ● Voda za raspršivanje pada iz spirale za hlađenje na sloj za izmjenu topline PVC punila i hladi se na PVC punilu s drugom strujom svježeg zraka koji ulazi u toranj kroz isparavanje i provođenje topline (latentna toplina i osjetljiva toplina), tako da se voda za prskanje sekundarno hladi i temperatura vode za prskanje se dodatno smanjuje; ● Sekundarna rashladna cirkulirajuća voda povećava temperaturnu razliku između vode za prskanje i vruće procesne tekućine, povećava učinkovitost izmjene topline zavojnice za hlađenje i smanjuje broj potrebnih zavojnica. Ova karakteristika dodatno ublažava tendenciju stvaranja kamenca na površini zavojnice, jer što je niža temperatura vode za prskanje, manja je vjerojatnost stvaranja kamenca. Osim toga, zbog malog broja upotrijebljenih zavojnica, trošak zamjene zavojnica u kasnijoj fazi je smanjen, a troškovi održavanja manji; ● Operativni troškovi su niski i štedi više energije od konvencionalnih ciklusa hlađenja; ● Cirkulacijski sustav je jednostavniji i smanjuje troškove instalacije cirkulacijskog sustava; ● Štedi više prostora za ugradnju opreme od konvencionalnih rashladnih cirkulacijskih sustava.
    POGLEDAJ VIŠE
    Evaporativni kondenzator

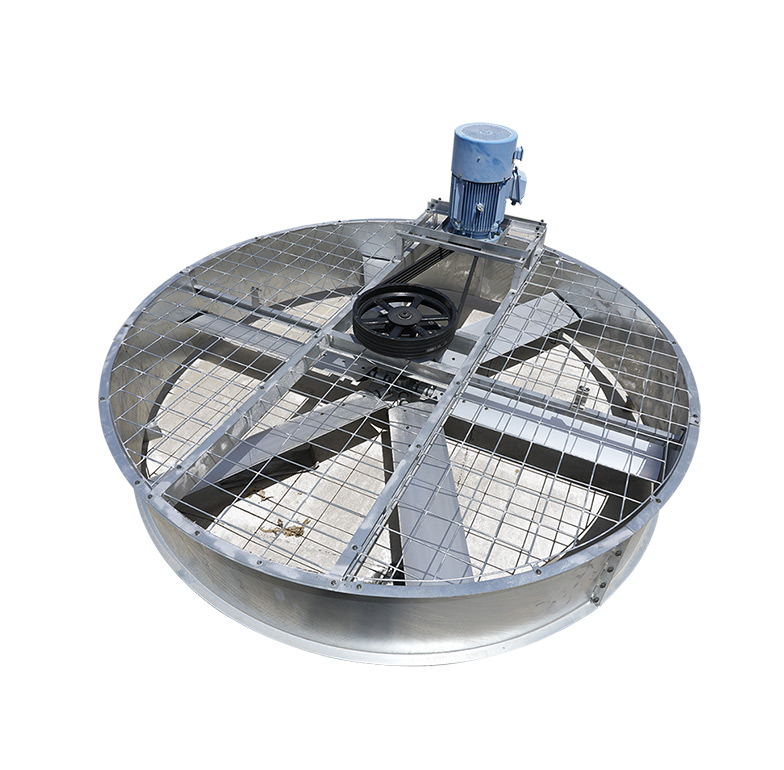

  • Pribor
    Ventilator je ključna komponenta industrijskih rashladnih tornjeva, uglavnom se koristi za prisilnu ventilaciju, promičući izmjenu topline između zraka i cirkulirajuće vode radi poboljšanja učinkovitosti hlađenja. Njegova izvedba izravno utječe na potrošnju energije, buku i učinak hlađenja rashladnog tornja.
    POGLEDAJ VIŠE
    Pribor
O NAMA
Fangnuo Vrućina Transfer System (Jiangsu) Co., Ltd.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd.

Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. je zreo pružatelj sustavnih rješenja za sustave cirkulacijskog vodenog hlađenja. Imamo vlastiti softver za odabir, profesionalni dizajn proizvoda i inženjere za vodu i elektrotehniku. Nudimo integrirane usluge u rasponu od odabira rashladnog tornja, proizvodnje i instalacije sustava do održavanja nakon instalacije. Naši glavni proizvodi između ostalog uključuju zatvorene rashladne tornjeve, kondenzatore isparavanja, mokre i suhe rashladne tornjeve i otvorene rashladne tornjeve.
Fangnuo ima tim stručnjaka s preko 20 godina iskustva u upravljanju rashladnim izmjenjivačem topline, istraživanju i razvoju i proizvodnji. U dizajnu, proizvodnji i održavanju opreme za hlađenje, osoblje Fangnuo Heat Transfera pridržava se suštine korporativne kulture istraživanja, integriteta i pedantnog služenja svakom kupcu i obraćanja velike pažnje na svaki detalj. Naši proizvodi naširoko se koriste u industrijama kao što su medicinski uređaji, farmaceutski proizvodi i biotehnologija, prehrambena i kemijska obrada, fotonaponska energija, automobilsko lijevanje, HVAC oprema, pakiranje i injekcijsko prešanje, kovanje čelika, zrakoplovstvo i elektronički inženjering.
Od svog osnutka, Fangnuo se strogo pridržava načela integriteta i nastavlja se poboljšavati, te je dobio titule kvalitete i kredita s pet zvjezdica u provinciji Jiangsu, usluge kvalitete poduzeća na razini AAA u provinciji Jiangsu, izvrsnog privatnog poduzeća u provinciji Jiangsu, Baijia poduzeća u provinciji Jiangsu. Naši proizvodi prošli su CTI, CCTI i testove uštede energije i vode te su dobili ISO9001 certifikat sustava upravljanja kvalitetom, ISO14001:2015 certifikat sustava upravljanja okolišem i ISO45001:2018 certifikat sustava upravljanja zdravljem i sigurnošću na radu.

POČASNA POTVRDA
CERTIFIKAT
NAJNOVIJA AŽURIRANJA
ŠTO JE VIJEST
INDUSTRIJA ZNANJE

Razumijevanje principa rada industrijskih rashladnih tornjeva

Industrijski rashladni tornjevi igraju ključnu ulogu u upravljanju toplinom u velikim industrijskim operacijama. Prijenosom viška topline iz vode ili procesnih tekućina u atmosferu, osiguravaju da strojevi, kemijski procesi i HVAC sustavi rade učinkovito i pouzdano. Dublje razumijevanje njihovog principa rada ključno je za inženjere, upravitelje objekata i industrijske planere koji imaju za cilj optimizirati učinak hlađenja uz smanjenje potrošnje energije i vode.
1. Osnovni princip izmjene topline
Temeljna funkcija rashladnog tornja je uklanjanje topline iz cirkulirajuće vode ili drugih tekućina koje se koriste u industrijskim procesima. Topla voda iz strojeva, kondenzatora ili procesne opreme pumpa se u rashladni toranj, gdje je izložena strujanju zraka—bilo prirodnom konvekcijom ili prisilnom ventilacijom pomoću ventilatora. Toplina iz vode prelazi u zrak kombinacijom isparavanja i osjetne izmjene topline, što snižava temperaturu vode. Ohlađena voda se zatim vraća natrag u sustav.
u a čelični rashladni toranj , struktura i komponente za izmjenu topline izrađene su od izdržljivih čeličnih materijala, pružajući vrhunsku čvrstoću, otpornost na koroziju i dugovječnost u usporedbi s konvencionalnim materijalima. Zbog toga su čelični rashladni tornjevi posebno prikladni za industrijska okruženja s visokim temperaturama i velikim kapacitetom, gdje je strukturalni integritet pri neprekidnom radu kritičan.
2. Isparavanje kao temeljni mehanizam
Isparavanje je primarni mehanizam za odbacivanje topline u industrijskom rashladnom tornju. Kada mali dio cirkulirajuće vode ispari u zrak koji prolazi, on apsorbira latentnu toplinu iz preostale vode, učinkovito smanjujući svoju temperaturu. Ovaj dvofazni prijenos - tekuća voda gubi toplinu u zrak promjenom temperature i isparavanjem - čini rashladne tornjeve visoko energetski učinkovitima u usporedbi s rashladnim uređajima zatvorene petlje ili izravnim izmjenjivačima topline.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. naglašava optimizaciju ovog procesa isparavanja kroz napredne sustave distribucije zraka i vode. Ravnomjerno prskanje vode preko medija za izmjenu topline osigurava maksimalni kontakt s protokom zraka, sprječavajući suhe mrlje i održavajući dosljednu učinkovitost hlađenja.
3. Komponente koje utječu na učinkovitost hlađenja
Tipično industrijski rashladni toranj sastoji se od nekoliko komponenti koje izravno utječu na njegovu toplinsku izvedbu:
 Ventilatori: Ventilatori, bilo aksijalni ili centrifugalni, tjeraju ili vode protok zraka kroz toranj. Njihov dizajn utječe na količinu premještenog zraka, potrošnju energije i razinu buke. Fangnuo inženjeri usredotočeni su na visokoučinkovite dizajne ventilatora koji balansiraju optimalan protok zraka sa smanjenom potrošnjom energije i tišim radom.
 Materijali za punjenje: Materijali za punjenje povećavaju površinu vode koja je izložena zraku, poboljšavajući prijenos topline. U čeličnim rashladnim tornjevima, robusni medij za punjenje otporan na koroziju osigurava stabilne performanse tijekom duljih radnih razdoblja.
 Sustav distribucije: Pravilna distribucija vode preko punjenja je ključna. Nedosljedna pokrivenost može smanjiti učinkovitost hlađenja i povećati probleme s održavanjem. Fangnuo dizajnira precizne sustave raspršivanja koji ravnomjerno vlaže ispunu, smanjujući stvaranje kamenca i poboljšavajući toplinske performanse.
 Eliminatori drifta: Oni minimiziraju kapljice vode koje se prenose iz tornja protokom zraka, štedeći vodu i sprječavajući utjecaj na okoliš.
4. Industrijske primjene i prednosti
Industrijski cooling towers are integral to various sectors, including steel manufacturing, chemical processing, pharmaceuticals, HVAC systems, and power generation. In steel plants, for example, steel cooling towers are preferred due to their ability to withstand high temperatures and corrosive environments. Efficient heat rejection ensures that process water remains at safe temperatures, preventing overheating of furnaces, molds, and rolling equipment.
Fangnuoova rješenja industrijskih rashladnih tornjeva naširoko su prihvaćena u energetski intenzivnim industrijama. Njihova kombinacija robusnog dizajna, optimizacije materijala i precizne integracije sustava omogućuje dugoročnu radnu stabilnost, uštedu energije i minimalne zahtjeve za održavanjem.
5. Optimizacija i održavanje sustava
Učinkovitost industrijskog rashladnog tornja nije određena samo njegovim dizajnom, već i načinom na koji se njime upravlja i održava. Redoviti pregled ventilatora, pumpi i medija za punjenje, zajedno s pročišćavanjem vode za sprječavanje stvaranja kamenca i biološkog rasta, osigurava dosljednu učinkovitost hlađenja.
Fangnuo integrira uvide na razini sustava s vlastitim softverom za odabir kako bi uskladio kapacitet rashladnog tornja, veličinu ventilatora i obrasce distribucije vode za specifične industrijske potrebe. Ovaj pristup maksimizira učinkovitost prijenosa topline uz smanjenje potrošnje vode i energije, stvarajući održivo i troškovno učinkovito rješenje za industrijske klijente.
6. Ključna razmatranja za čelične rashladne tornjeve
Čelični rashladni tornjevi, ključna varijanta industrijskih rashladnih tornjeva, projektirani su da izdrže teške radne uvjete. Odabir prave vrste čelika, osiguravanje odgovarajuće zaštite od korozije i optimiziranje puteva protoka zraka ključni su za postizanje maksimalne učinkovitosti. Fangnuoova stručnost u dizajnu osigurava da čelični rashladni tornjevi ne samo da pružaju pouzdano hlađenje, već i održavaju strukturni integritet tijekom desetljeća rada.
Zaključak
Razumijevanje principa rada industrijskih rashladnih tornjeva daje uvid u to kako se toplina učinkovito uklanja iz velikih industrijskih procesa. Kombinacijom hlađenja isparavanjem, upravljanja protokom zraka i izdržljive konstrukcije, rashladni tornjevi osiguravaju siguran i učinkovit rad kritičnih sustava.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. donosi više od 20 godina stručnosti u projektiranju i proizvodnji industrijskih rashladnih tornjeva, isporučujući rješenja visoke učinkovitosti uključujući čelične rashladne tornjeve za zahtjevne industrijske primjene. Kroz napredni inženjering, preciznu integraciju sustava i stalnu podršku održavanju, Fangnuo pomaže industrijama u postizanju pouzdanih performansi hlađenja, uštede energije i operativne izvrsnosti.
